15 října, 2026Zvodič prepätia v rozvádzači: ktorý typ chráni dom a ktorý jeden spotrebič
Po búrke alebo po výpadku siete sa niekedy pokazí televízor či router, hoci ističe zostali nedotknuté. Príčinou býva prepätie, teda krátky prudký nárast napätia, ktorý bežná poistka nezachytí. Článok vysvetľuje, ako funguje zvodič prepätia, prečo existujú tri stupne ochrany a ako do rozvádzača zapadajú modulárne prístroje. Hodí sa každému, kto býva v dome alebo byte a chce vedieť, čo od takejto ochrany reálne čakať.
Prepäťová ochrana a dôvod, prečo bežná poistka nestačí
Istič alebo poistka reagujú na dlhodobé preťaženie a skrat. Prepätie trvá zlomok sekundy, preto ho tieto prvky jednoducho nestihnú obmedziť. Elektronika s citlivými súčiastkami však dostane úder skôr, než istič vôbec zareaguje.
Prepäťová ochrana preto patrí do rozvádzača ako samostatný prvok. Do rozvádzača sa dnes zacvakávajú na lištu vedľa seba modulárne prístroje, ako sú ističe, prúdové chrániče, stýkače či časové spínače. Zvodič prepätia je jedným z nich. Vďaka rovnakému rozmeru sa dá doplniť aj dodatočne.
Odkiaľ sa prepätie v sieti berie
Najznámejším zdrojom je úder blesku. Nemusí zasiahnuť priamo dom; stačí, ak udrie v okolí alebo do vedenia ďaleko od vás. Prepätie sa potom šíri po drôtoch do ďalších budov.
Druhým zdrojom sú spínacie javy v sieti. Vznikajú pri prepínaní veľkých záťaží alebo pri zásahoch distribútora do vedenia. Tieto impulzy bývajú slabšie než blesk, no opakujú sa častejšie a elektroniku postupne opotrebúvajú.
Čo je zvodič prepätia a ako funguje
Zvodič prepätia je zariadenie veľkosti bežného ističa, ktoré obmedzuje prechodné prepätie alebo zvádza impulzný prúd do uzemnenia. Za normálneho stavu sa správa ako izolant a nepúšťa nič navyše. Keď napätie prekročí povolenú hranicu, na okamih sa stane vodivým a nadbytočnú energiu odvedie preč.
Po odznení impulzu sa vráti do pôvodného stavu a čaká na ďalší. Jeho účinnosť však nie je nekonečná, pretože každý zásah súčiastku trochu opotrebuje.
Rozdiel oproti ističu je v tom, že zvodič nevypína obvod. Počas zásahu prúd naďalej tečie k spotrebičom a zvodič len skráti cestu pre prebytočnú energiu. Preto sa elektronika po búrke často zachráni aj bez výpadku napájania.
Zvodič prepätia typ 1, 2 a 3 a miesto, kam ktorý patrí
Podľa technických noriem sa prepäťové ochrany delia na triedy B, C a D, ktoré sa dnes označujú ako ochrany typu 1, 2 a 3. Informácie o tomto členení nájdete aj v prehľade o prepäťovej ochrane. Jednotlivé typy sa dopĺňajú a spolu tvoria tri stupne ochrany.
Pre rodinný dom sa preto najčastejšie kombinuje viac stupňov naraz. Typ 1 je hrubá ochrana, teda zvodič bleskového prúdu. Montuje sa na vstupe do objektu, kde zachytí najsilnejšie impulzy. Hodí sa najmä tam, kde je na dome hromozvod alebo vedenie vedie z vonkajšieho prostredia.
Typ 2 je stredná trieda ochrany a nazýva sa práve zvodič prepätia. Inštaluje sa do hlavného alebo podružného rozvádzača a chráni celé okruhy v dome pred zvyškovým prepätím, ktoré prejde cez prvý stupeň.
Typ 3 predstavuje jemnú ochranu. Najčastejšie sa inštaluje do okruhov s citlivými zariadeniami, ako sú počítače a ďalšia výpočtová technika. Býva blízko spotrebiča, napríklad v zásuvke alebo v krabici pri pracovnom stole.
Ako zvodič zapadne do rozvádzača a čo od neho nečakať
Zvodič v rozvádzači a rozvodnej skrini
V rozvádzači sa zvodič umiestňuje zvyčajne v blízkosti hlavného ističa, aby bolo vedenie k nemu čo najkratšie. Dlhé prívody totiž zhoršujú jeho účinok. Rozvodná skriňa na vstupe do domu zvyčajne ponúka miesto pre typ 1, v podružných skriniach pre poschodia sa osadzuje typ 2.
Pri rekonštrukcii býva rozhodujúce, či je v skrini ešte voľné miesto na lište. Ak nie, elektrikár môže rozvádzač rozšíriť alebo prístroje preusporiadať. Ide o jednoduchší zásah než výmena celého vedenia.
Zapojenie patrí iba kvalifikovanému elektrikárovi. Ten zvolí správny typ, ističe pred zvodičom a prepojenie s uzemnením. Po inštalácii sa robí aj revízia, ktorá potvrdí, že celá zostava spĺňa požiadavky.
Čo prepäťová ochrana nevyrieši
Zvodič nenahrádza istič ani prúdový chránič. Každý z týchto prvkov chráni pred niečím iným, preto sa v rozvádzači dopĺňajú.
Prepäťová ochrana tiež nechráni pred každým výpadkom napájania. Ak v sieti prestane tiecť prúd, zvodič s tým nič nespraví. Pri veľmi silnom zásahu môže byť poškodený aj on sám, takže po búrke treba skontrolovať jeho stav.
Mnohé zvodiče majú indikátor, ktorý ukáže, že súčiastka dosiahla koniec životnosti. Pri bežnej údržbe sa preto oplatí pozrieť aj na tento prvok, nielen na ističe. Vtedy je potrebné vymeniť vložku, inak by rozvádzač zostal bez skutočnej ochrany.
Tri stupne ochrany v rozvádzači a na čo pamätať

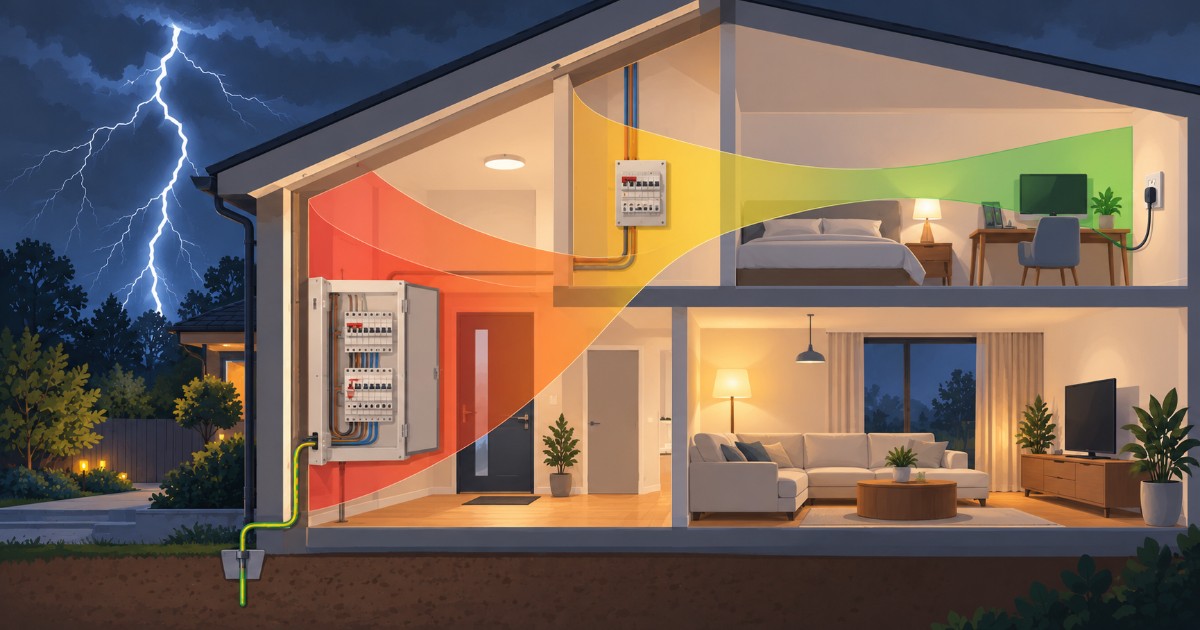

Prepäťová ochrana v dome funguje ako rad stupňov. Typ 1 zachytí hrubý impulz na vstupe, typ 2 ochráni okruhy v rozvádzači a typ 3 dopĺňa jemnú ochranu pri samotnom spotrebiči. Žiadny z nich nenahradí istič a žiadny nechráni pred výpadkom prúdu.
Modulárne prístroje v rozvádzači, vrátane zvodiča, sa preto oplatí plánovať spoločne a poradiť s elektrikárom ešte pred inštaláciou. A ako je to u vás doma, je rozvádzač pripravený aj na prepätie, alebo ste sa nad tým doteraz nezamýšľali?
